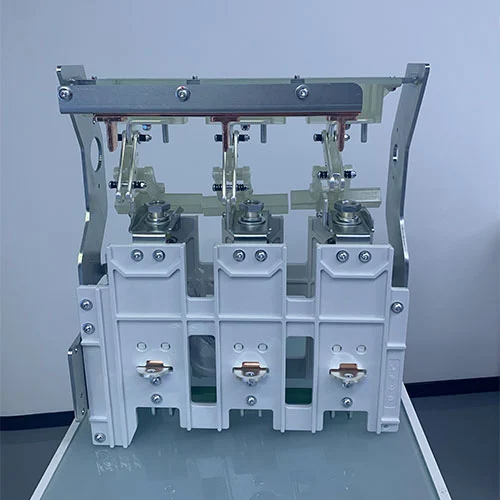

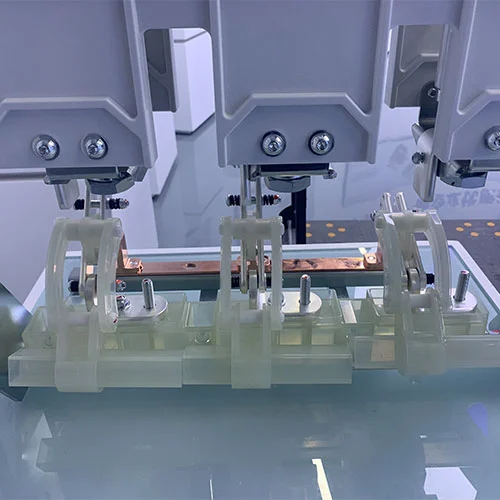

Interruptor de aislamiento del disyuntor de vacío de paneles de 11KV MV

La confiabilidad y la sostenibilidad son las más importantes para las unidades principales de anillo y los tableros de distribución de media tensión, respetuosos con el medio ambiente, en los sistemas de distribución de energía modernos. La mayoría de las fallas de los disyuntores están asociadas con sus mecanismos de operación, esto indica la importancia de la robustez y confiabilidad del mecanismo de operación. No importa el tipo manual o eléctrico, estos interruptores de aislamiento de disyuntores de vacío de paneles MT de 11KV son el "músculo" que impulsa el dispositivo de interrupción. Los disyuntores de vacío y los interruptores seccionadores pueden garantizar una protección y un control integrales en la red eléctrica. El disyuntor de vacío actúa como una reacción automática ante fallas, mientras que el interruptor seccionador sirve como un punto de control manual, cuya combinación puede garantizar que sea seguro trabajar en un circuito. Estos dos componentes de las RMU ecológicas son clave para mantener una infraestructura eléctrica resistente.

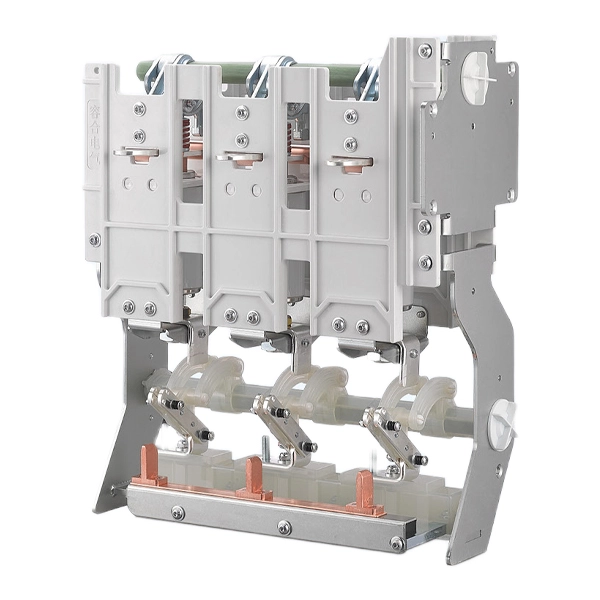

Modelo de producto

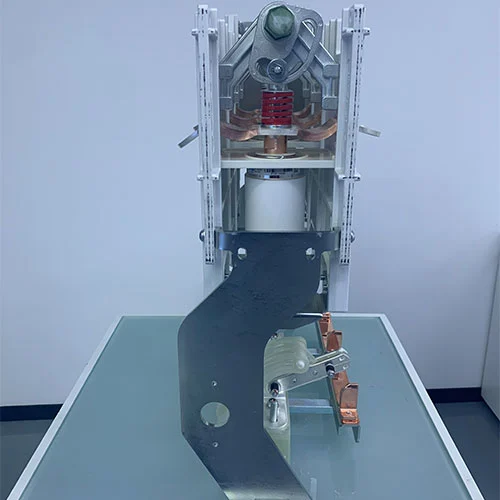

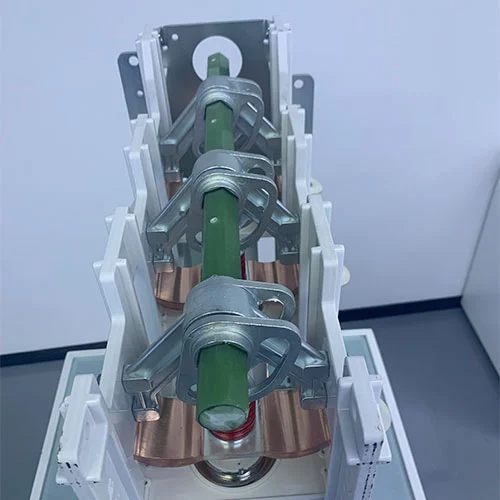

Disyuntor de vacío

Un disyuntor de vacío (VCB) es un componente eléctrico de la aparamenta o unidad principal de anillo en el sistema de distribución de energía, que interrumpe el flujo de corriente utilizando un vacío como medio de extinción de arco. Los disyuntores de vacío, a diferencia de los disyuntores que dependen del petróleo o el gas (como el SF₆), un VCB alberga sus contactos fijos y móviles dentro de un interruptor de vacío sellado.

Cuando ocurre una falla, los contactos se separan y crean un arco eléctrico. Debido a que el entorno circundante es vacío, no hay gases para ionizar y sostener el arco. El arco se extingue rápidamente a medida que el vapor metálico de los contactos se condensa, restaurando la rigidez dieléctrica casi instantáneamente. Este proceso es altamente eficiente, rápido y respetuoso con el medio ambiente. Los VCB se utilizan predominantemente en aplicaciones de media tensión (3 kV a 40,5 kV) y tienen las ventajas de una larga vida útil, bajo mantenimiento y capacidad para manejar operaciones de conmutación frecuentes.

Interruptor seccionador

Un interruptor seccionador es un componente central de la RMU respetuosa con el medio ambiente y proporciona dos funciones principales. En primer lugar, este interruptor puede generar, transportar e interrumpir de forma segura la corriente de carga normal de un circuito. En segundo lugar, en la posición abierta, este interruptor de aislamiento proporciona un grado específico de aislamiento, creando un punto de desconexión visible y seguro para mantenimiento o resolución de problemas.

Si bien puede manejar corrientes operativas normales, un interruptor-seccionador no está diseñado para interrumpir corrientes de falla altas (como cortocircuitos). Debe poder soportar estas altas corrientes durante un período breve, pero depende de un fusible o disyuntor aguas arriba para eliminar la falla. Son esenciales para seccionar cables, cambiar transformadores y aislar unidades de redes en anillo, y pueden estar aislados con aire o con gas (SF₆ o sin SF₆) para un tamaño compacto.

Diferencias clave entre un disyuntor en vacío y un interruptor-seccionador

Si bien ambos son dispositivos de conmutación, sus funciones principales son distintas:

Parámetros técnicos del disyuntor en vacío con interruptor-seccionador

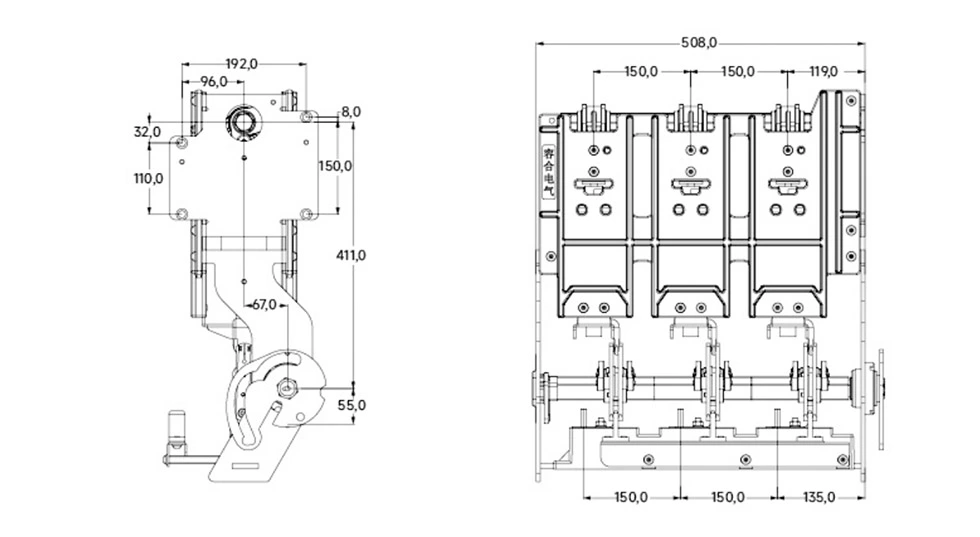

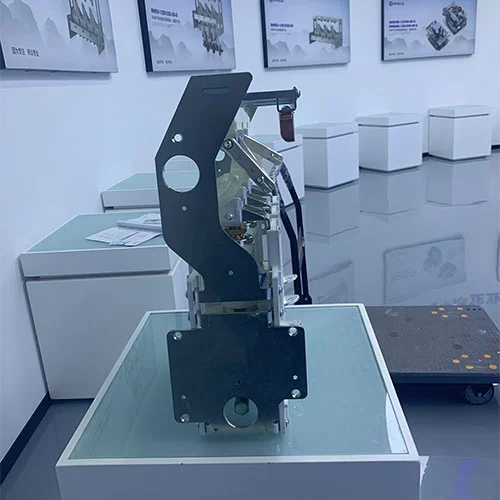

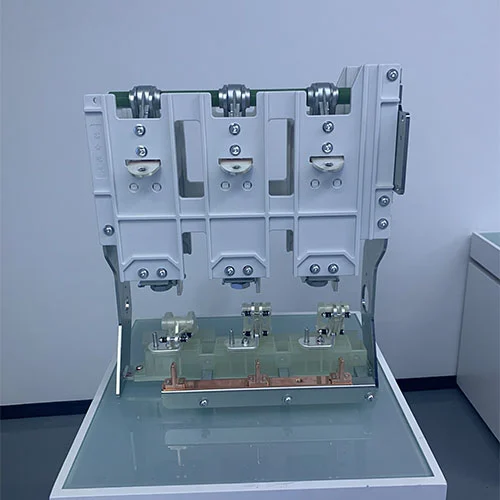

Apariencia y dimensión

Preguntas frecuentes

1. ¿Por qué se utiliza vacío para extinguir el arco en un VCB?

El vacío es un medio increíblemente eficaz para apagar el arco porque casi no tiene partículas que ionizar. Cuando el punto de contacto del disyuntor de vacío se separa, el arco se formará con vapor metálico. En un entorno de vacío, este vapor se volverá a condensar rápidamente sobre la superficie de contacto, ionizará la separación del contacto y evitará que el arco se vuelva a encender. Este proceso se puede completar en milisegundos.

2. ¿Se puede utilizar un interruptor-seccionador como dispositivo de protección independiente?

No. Un interruptor-seccionador es un dispositivo de conmutación y aislamiento, no un dispositivo de protección. No puede interrumpir las corrientes de cortocircuito. Para una protección completa, debe usarse en serie con un dispositivo de interrupción de corriente de falla, como un juego de fusibles (que forman una combinación interruptor-fusible) o con un disyuntor.

3. ¿Cómo afecta el interruptor de aislamiento del disyuntor de vacío de los paneles MT de 11 KV al control y protege un disyuntor o seccionador?

El mecanismo de funcionamiento del disyuntor en vacío o del interruptor-seccionador almacena y libera la energía necesaria para abrir y cerrar los contactos del disyuntor. que es la parte más propensa a fallas de un interruptor del tablero de distribución. Un mecanismo operativo confiable, como el mecanismo accionado por resorte descrito para el RHV-12D/630-20, garantiza velocidades y fuerzas de apertura y cierre consistentes, que son muy importantes para interrumpir fallas de manera segura y lograr una larga vida mecánica (más de 10, 000 operaciones).

4. ¿Cuáles son las principales ventajas de utilizar un VCB sobre un disyuntor SF₆?

La principal ventaja es el respeto al medio ambiente. El gas SF₆ es un potente gas de efecto invernadero que no favorece la protección del medio ambiente. Los VCB utilizan vacío como medio de extinción del arco, que es inofensivo para el medio ambiente. Además, los VCB generalmente requieren menos mantenimiento y tienen una construcción más sencilla, ya que no necesitan sistemas para gestionar la presión del gas o su descomposición.

5. En una aplicación típica, ¿cómo funcionan juntos un VCB y un interruptor-seccionador?

Considere un esquema de distribución de energía industrial. Un VCB en el alimentador de entrada protege toda la instalación contra fallas. Para un motor grande específico, se puede instalar un interruptor-seccionador localmente. En condiciones normales, el operador utiliza el interruptor seccionador para arrancar y detener el motor. Si ocurre una falla en el tablero de media tensión o en la RMU ecológica del sistema de distribución de energía, el VCB aguas arriba se disparará para solucionar la falla. Cuando se resuelve la falla, el operador puede abrir de manera segura el interruptor-seccionador local para proporcionar un punto de aislamiento visible antes de realizar el mantenimiento en el dispositivo eléctrico.
