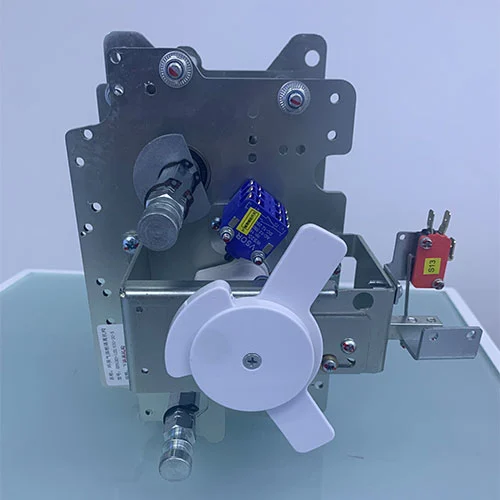

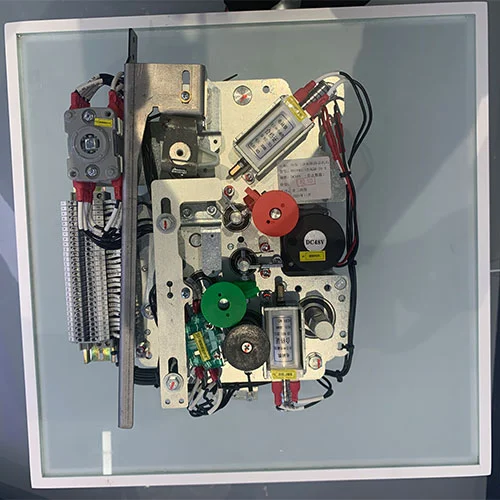

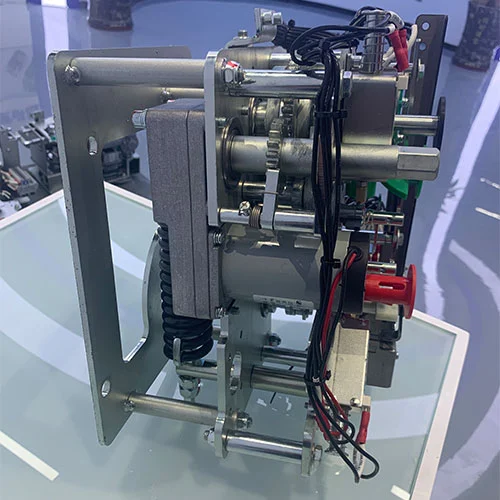

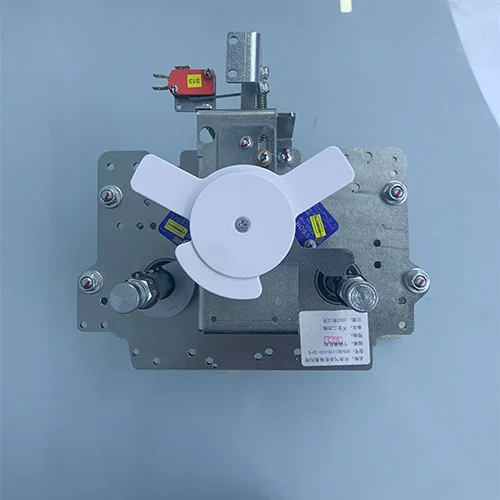

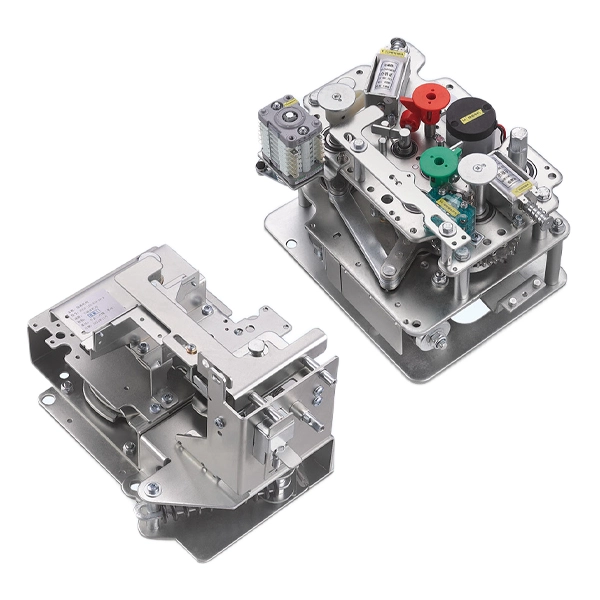

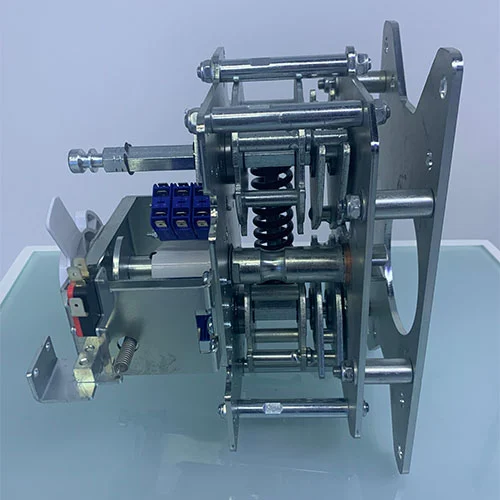

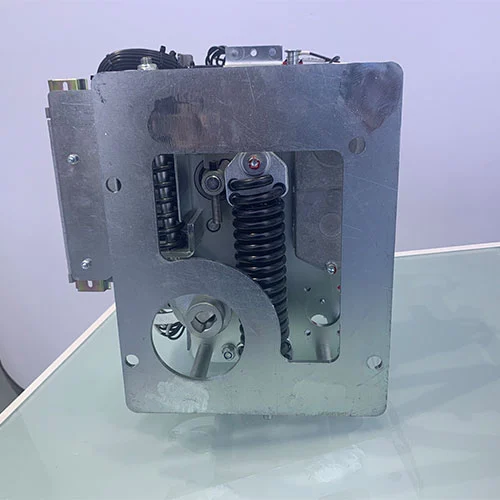

Mecanismo de operación eléctrica de 11KV para interruptor de aislamiento del disyuntor

El mecanismo de operación eléctrica de 11 KV para interruptor de aislamiento de disyuntor es un sistema de accionamiento combinado que se utiliza en aparamenta de media tensión para controlar ambos:

Conmutación del disyuntor (interrupción de carga y falla)

Funcionamiento del interruptor de aislamiento (aislamiento visible seguro)

Actúa como la unidad de ejecución central del tablero, garantizando operaciones de conmutación precisas, seguras y coordinadas.

Solicitud

El mecanismo de operación eléctrica de 11KV para interruptor de aislamiento de disyuntor se usa ampliamente en:

Redes de distribución de energía

Unidades principales de anillo (RMU)

Aparamenta aislada en gas (GIS / C-GIS)

Proyectos de energía eólica y solar.

Sistemas ferroviarios y de metro

Sistemas de energía industriales y mineros.

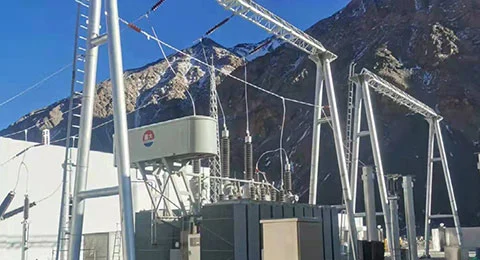

Casos de proyectos

Los mecanismos de Cotenele se han aplicado en:

Proyectos de Subestaciones de 110kV

Proyecto de energía eólica marina CR Power

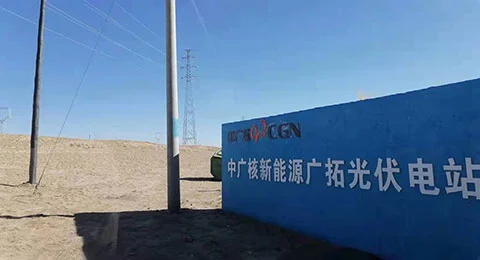

Base fotovoltaica de 1600MW de Qinghai

Sistema de energía ferroviaria Sichuan-Tíbet

Ampliación de la subestación de 110 kV en Tayikistán

Modelo y significado

¿Qué es un mecanismo de operación de disyuntor?

Un mecanismo operativo de disyuntor es un sistema de operación mecánico que se utiliza para abrir y cerrar los contactos del disyuntor mediante la creación, almacenamiento y liberación de energía. La función principal de este mecanismo de operación es garantizar una respuesta rápida a fallas eléctricas, como cortocircuitos y condiciones de sobrecorriente, aislando rápidamente las secciones afectadas para evitar daños al sistema.

Los mecanismos de operación siempre deben ser capaces de disparar el interruptor, independientemente de las condiciones externas. Según los requisitos de fuerza, los interruptores pueden presentar mecanismos individuales por fase o un solo mecanismo que opere las tres fases simultáneamente. El mecanismo comprende tres subsistemas esenciales: el medio de almacenamiento de energía, el circuito de accionamiento y los sistemas de enclavamiento.

Hay varios mecanismos operativos diferentes.

El mecanismo de operación de resorte adopta resortes para almacenar la energía mecánica. Normalmente, el motor eléctrico carga el resorte de cierre, que en estado comprimido está asegurado mediante un mecanismo de bloqueo. Una vez que se recibe una señal de cierre, el pestillo se liberará, lo que permitirá que el resorte impulse los contactos para cerrar mientras se carga el resorte de disparo. El resorte de cierre se recargará nuevamente para operaciones posteriores puntualmente.

El dispositivo hidráulico utiliza gas presurizado para guiar el flujo de aceite y accionar la biela conectada al disyuntor. Los sistemas neumáticos utilizan aire comprimido como fuente de energía, mientras que los dispositivos magnéticos utilizan bobinas electromagnéticas o electroimanes, cuya tensión aumenta con el aumento de la corriente. Algunos diseños combinan fuerza electromagnética con asistencia de resorte.

La encuesta de interruptores automáticos de CIGRE de 2005 enfatizó la importancia crucial de los dispositivos operativos, y encontró que el 70% de las fallas de los componentes estaban relacionadas con los dispositivos operativos, y más del 50% de las fallas importantes de los interruptores automáticos también fueron causadas por esto.

¿Qué es un mecanismo de operación de interruptor aislante?

Un seccionador (también conocido como interruptor de aislamiento) es el componente principal de una unidad principal de anillo de media tensión. Este tipo de interruptor puede proporcionar un aislamiento visible de los circuitos eléctricos con fines de mantenimiento y seguridad. Los seccionadores son diferentes a los disyuntores, los seccionadores no están diseñados para interrumpir corrientes de carga o corrientes de falla, sino que operan cuando el circuito ya está desenergizado.

Los mecanismos operativos del seccionador convierten la entrada manual o motorizada en el movimiento mecánico preciso necesario para abrir o cerrar los contactos principales. Las características principales de estos mecanismos de operación de interruptores aislantes son que sus velocidades de operación son más bajas que las de los mecanismos de operación de interruptores automáticos y proporcionan una posición de contacto visible.

Los mecanismos seccionadores modernos a menudo incorporan

Cinemática multimovimiento:Muchos diseños emplean movimientos compuestos en los que la hoja principal primero desciende a la posición horizontal antes de girar para aplicar presión de contacto en los extremos de la bisagra y la mandíbula. Este diseño de contacto de "bucle inverso" se adapta a altas corrientes de cortocircuito.

Operación manual independiente:Los mecanismos avanzados permiten la operación manual tanto frontal como lateral sin requerir aparatos adicionales. Los diseños de ruedas de leva con protuberancias opuestas permiten un funcionamiento suave independientemente de la velocidad del operador, lo que garantiza un rendimiento mecánico constante.

Indicación de posición:Los contactos auxiliares dentro del mecanismo de accionamiento proporcionan indicación de posición remota, esencial para los sistemas de control de supervisión modernos.

Los mecanismos seccionadores pueden configurarse para funcionamiento unipolar o tripolar, con varillas de acoplamiento que interconectan los polos cuando se emplea un solo accionamiento. El marco, generalmente de acero galvanizado en caliente, monta los aisladores y los elementos giratorios, lo que garantiza una durabilidad a largo plazo.

Características de los mecanismos combinados de disyuntor y seccionador

En la red de distribución de energía moderna, la combinación de mecanismos operativos de disyuntor y seccionador para la RMU de media tensión y aparamenta respetuosa con el medio ambiente es una tecnología común. El mecanismo de operación eléctrica de 11 KV para interruptor de aislamiento de disyuntor para aparamenta respetuosa con el medio ambiente fabricado por Cotenele, que ofrece varias características distintivas:

Secuencias cinemáticas integradas:Los mecanismos combinados coordinan el tiempo entre la operación del interruptor y el movimiento del seccionador. Durante las operaciones de apertura, el seccionador separará los contactos después de que se complete la interrupción del arco, mientras que las operaciones de cierre verificarán la alineación adecuada antes del cierre del contacto principal.

Enclavamiento mecánico compacto:Los diseños integrados incorporan enclavamientos incorporados que evitan secuencias operativas inadecuadas. Por ejemplo, el mecanismo puede impedir el funcionamiento del seccionador mientras el interruptor transporta corriente o bloquear el recierre hasta que se complete el aislamiento. Esto satisface los requisitos de las "cinco prevención" para los sistemas de distribución.

Almacenamiento de energía basado en resortes:Muchos mecanismos combinados utilizan resortes de tensión que operan sobre puntos centrales para controlar las acciones de cierre, mientras que los resortes de compresión gestionan la energía de apertura. La vida mecánica de esta configuración puede superar los 10. 000 ciclos. El principio de energía almacenada puede garantizar que la velocidad de funcionamiento del mecanismo de operación permanezca independiente de la acción del operador, lo que garantizará un rendimiento constante de interrupción de fallas.

Capacidad de reconexión:La combinación moderna de los mecanismos de operación de los disyuntores y seccionadores admite secuencias de reconexión automática. El mecanismo de operación de ambos componentes almacena suficiente energía para operaciones de cierre, apertura y cierre sin requerir recarga intermedia.

Optimización del espacio:La combinación de estos dos mecanismos de operación es adecuada para la RMU de tamaño compacto. Por ejemplo, el ancho de las RMU de Contenele es de 375 mm, estas configuraciones logran importantes ahorros de espacio en comparación con los productos de otros fabricantes y son adecuadas para su instalación en entornos urbanos con espacio limitado.

Cumplimiento de estándares internacionales:Los mecanismos combinados de estos dos mecanismos de operación de interruptor cumplen con los estándares, incluidos GB1984-2014 para disyuntores de CA de alto voltaje y GB/T 1985-2023 para seccionadores y seccionadores de puesta a tierra.

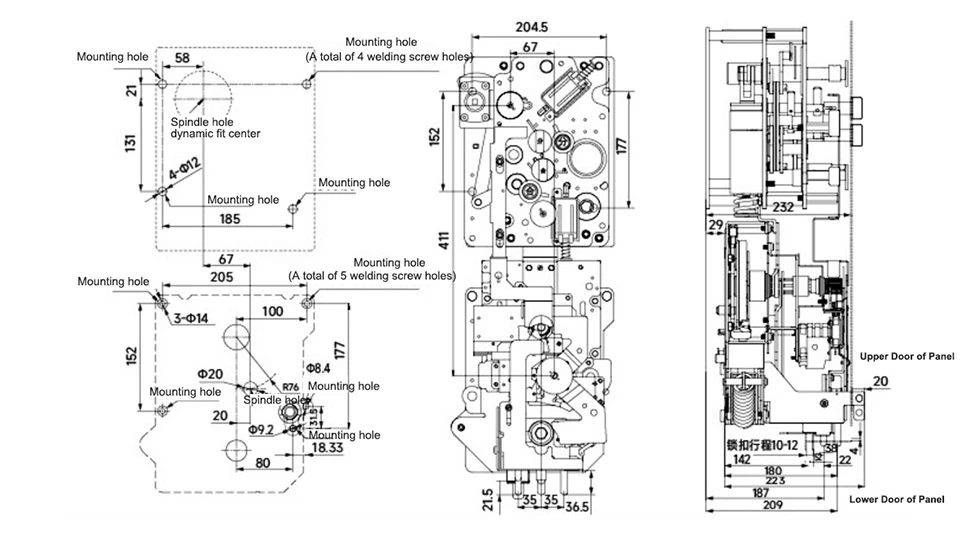

Apariencia y dimensiones
